Instalacja Buick GL8 dla elektrycznego podnośnika tylnej klapy

Zwróć uwagę

• Wszystkie zdjęcia w tej instrukcji są tylko w celach informacyjnych. Zdjęcia i obiekty mogą być nieco inne, ale metoda instalacji jest taka sama.
• Aby ułatwić instalację, przeczytaj uważnie instrukcję przed instalacją. Zachowaj ostrożność, aby chronić powierzchnię samochodu podczas instalacji, Unikaj zdrapywania.
• Należy regularnie sprawdzać, czy wszystkie elementy związane z pojazdem są luźne. Aby zapewnić bezpieczne użytkowanie.

Kroki instalacji

Sprawdź listę akcesoriów i kartę akcesoriów, aby zobaczyć, czy akcesoria są kompletne, Po zakończeniu instalacji tylnych drzwi samochodu, naciśnij długo drzwi tylne, aby zainstalować przycisk przełącznika, W ciągu 3-5 sekund "beep" ma długi dźwięk. Poluzuj uchwyt i wciśnij drzwi końcowe. Występuje dwa "sygnał dźwiękowy", tzn. Brama tylna jest zakończona.

Środki bezpieczeństwa i narzędzia do przygotowania części przed instalacją (sprawdź kompletność akcesoriów). Przed załadowaniem samochodu na tylne drzwi samochodu kładzie się warstwę materiału. Zapobiegaj zeskrobywaniu ciała, wyjmij produkt i zainstaluj narzędzie.

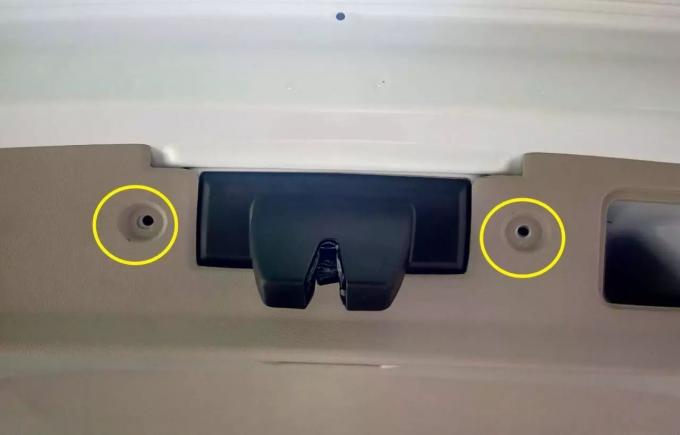

1. Pozbądź się śrub, usuń tapicerkę tylnych drzwi i oryginalny słup

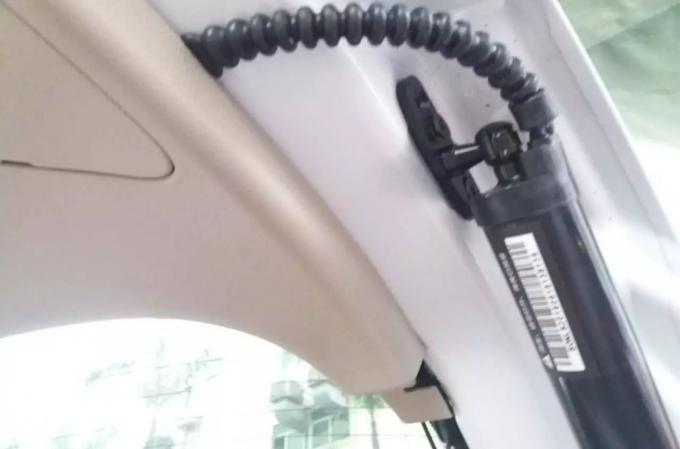

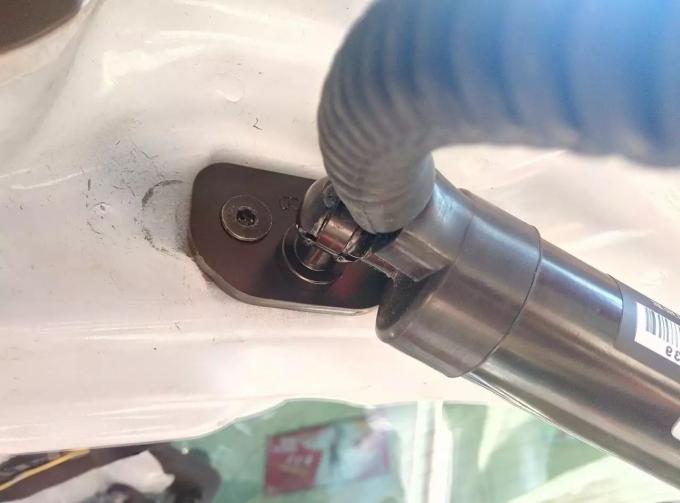

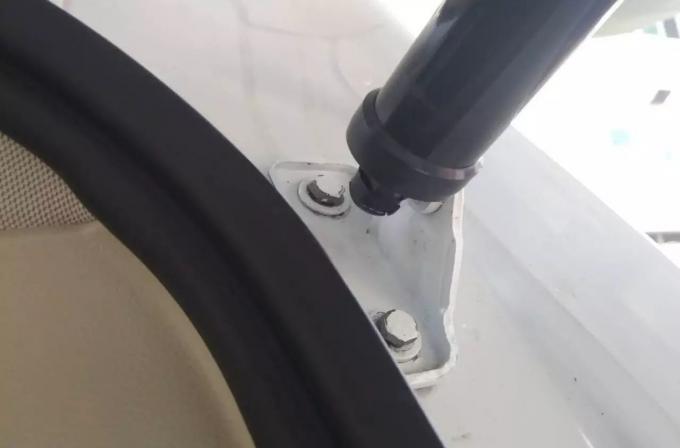

2.Usuń lewy górny wspornik oryginalnego pojazdu i zainstaluj nasze wsparcie i zaczep klamrę

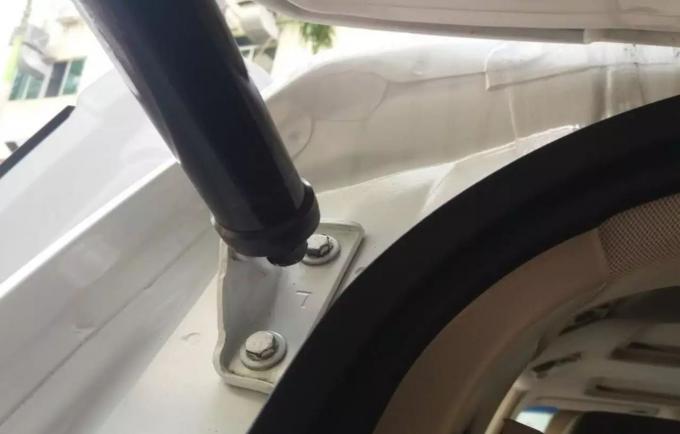

3. Z dolnym uchwytem oryginału zainstalowany jest lewy słupek naszej firmy

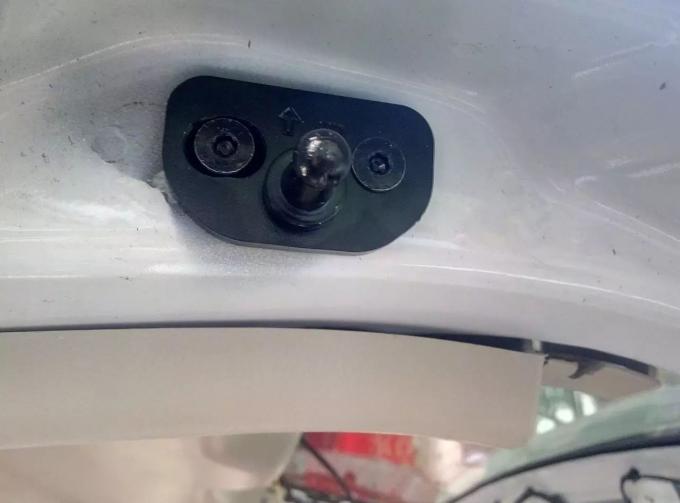

4.Usuń górny prawy wspornik oryginalnego pojazdu i zainstaluj nasze wsparcie i klamry

5. Z dolnym uchwytem oryginału zainstalowana jest prawidłowa kolumna naszej firmy

6. Linia głośnika przechodzi do pozycji blokady drzwi i jest przymocowana za pomocą pokrywy, jak pokazano na zdjęciach

7. Zainstaluj schemat ideowy

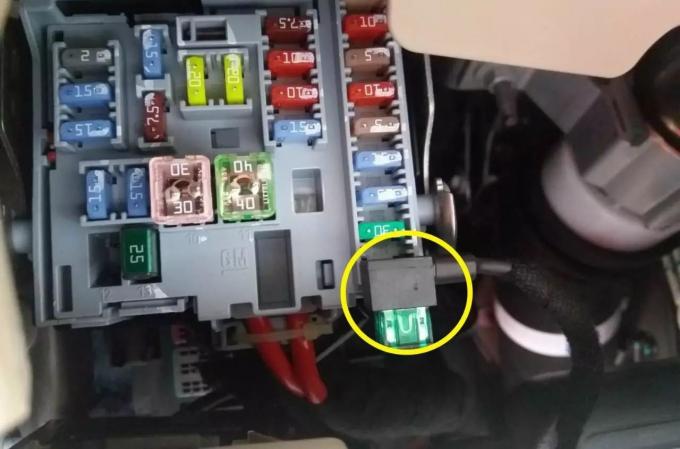

8. Wyjmij oryginalny bezpiecznik pojazdu i podłącz bezpiecznik zasilania do bramki ogonowej.

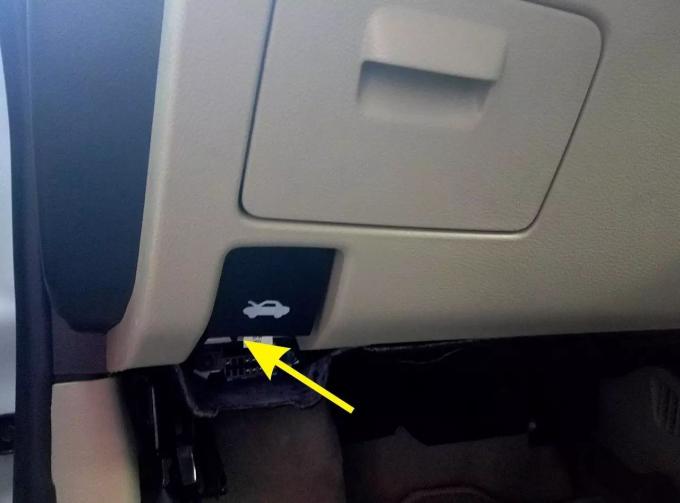

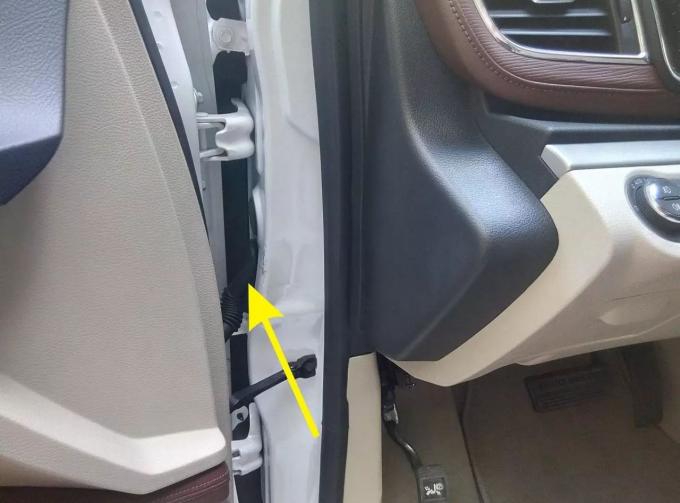

9. Kierować linią kontrolną przy głównych drzwiach prowadzących

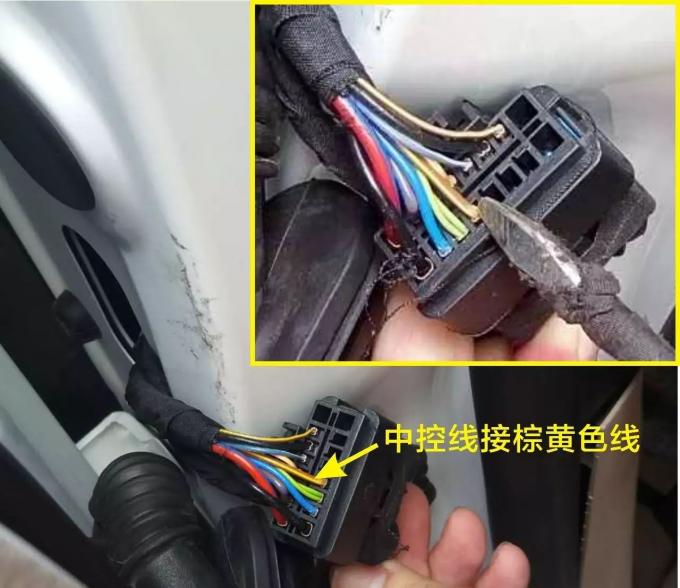

10.Połącz z brązową linią (od lewej do prawej, pierwszy rząd czwartych otworów)

11. Linia naziemna znajduje się pod głównym sterownikiem

12. Podłączanie przewodu uziemiającego

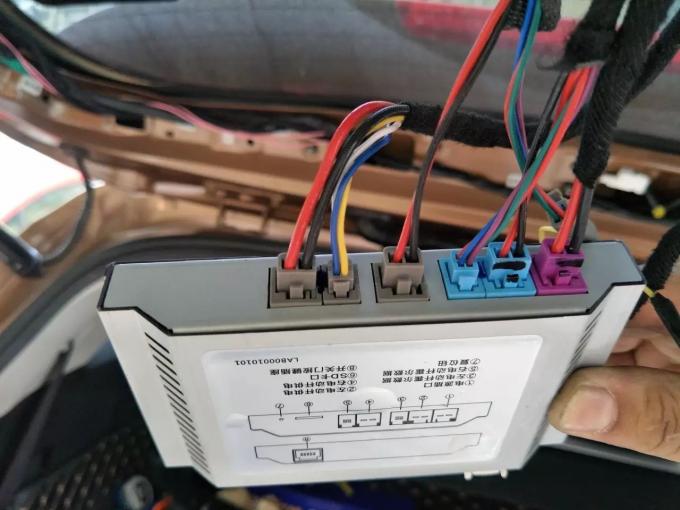

13. Centralna skrzynka kontrolna jest zainstalowana w pozycji obrazu, zamocowana śrubami.

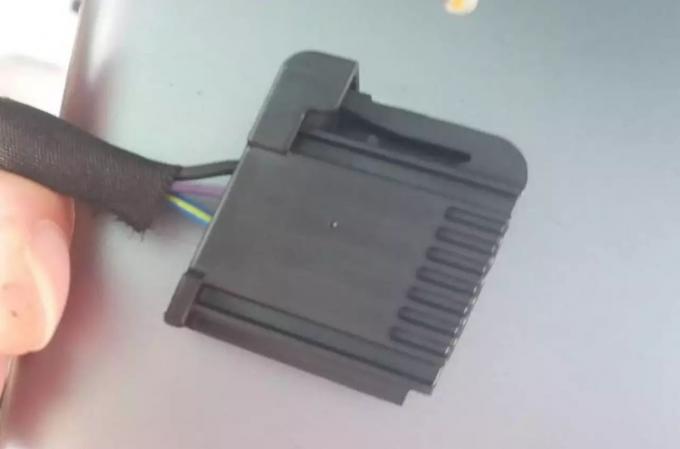

14. Linia Holzer, przewód zasilający i wtyczka elektryczna są kolorowe w zależności od koloru --- Wtykowy panel sterujący

15. Oryginalna wtyczka odblokowująca pojazdu jest bezpośrednio cieniowana z trójdrożnym gniazdem przejściowym, Druga zaślepka w położeniu blokady drzwi

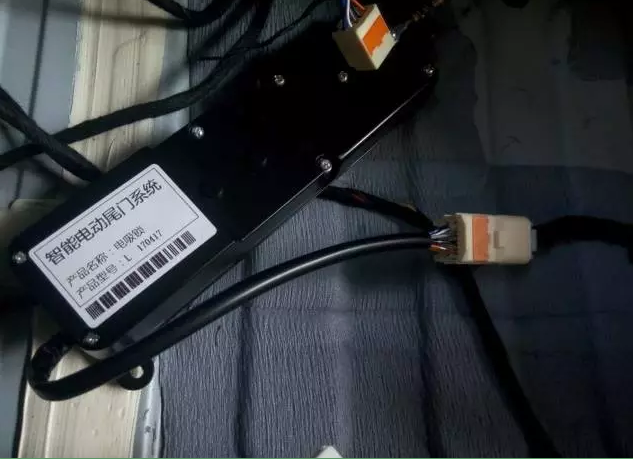

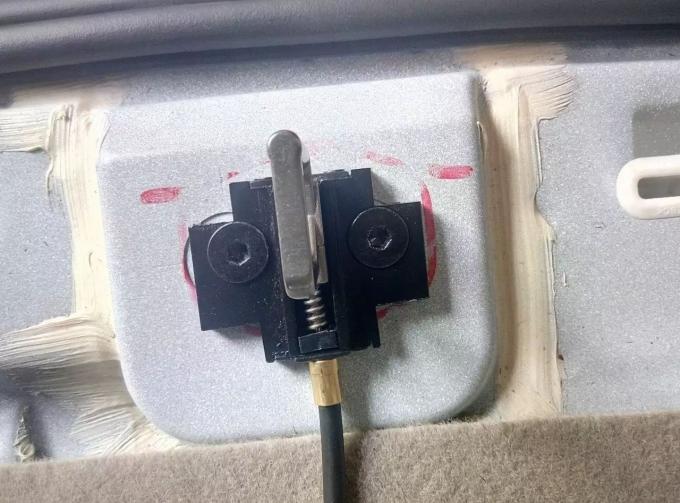

16.Usunąć blokadę oryginalnego samochodu i zainstalować elektryczny zamek ssący naszej firmy

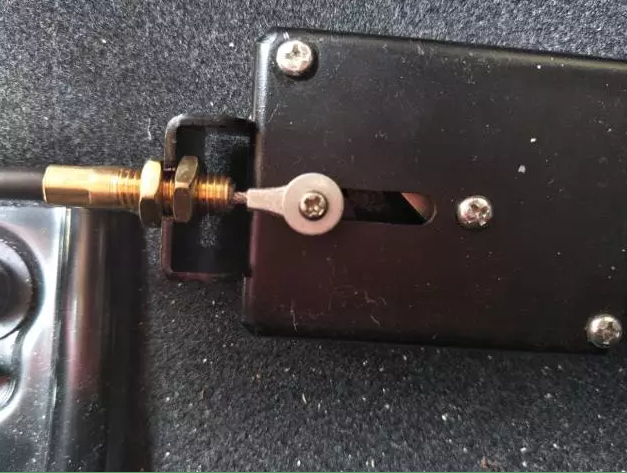

17. Wsuń linkę do silnika, dokręć śruby po obu stronach, przymocuj za pomocą śrub i uszczelek

18. Silnik jest zainstalowany pod lewym bocznym panelem bagażnika

19. Podłączyć gniazdo elektrycznej linii ssawnej do gniazda silnika

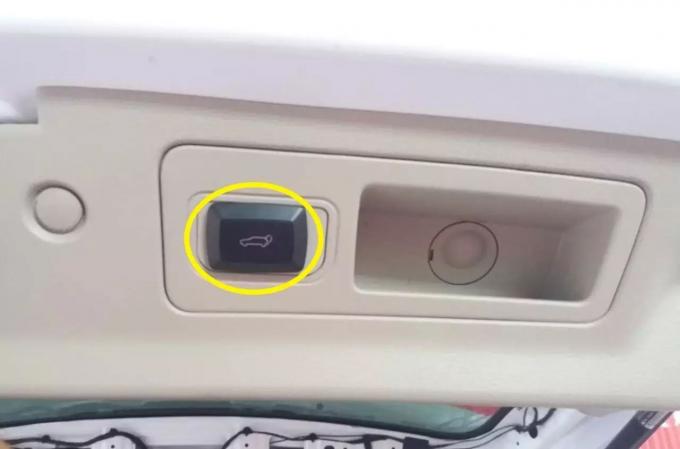

20. Zainstalować przełącznik klapy tylnej w pozycji pokazanej na rysunku, aby przywrócić panel osłony.

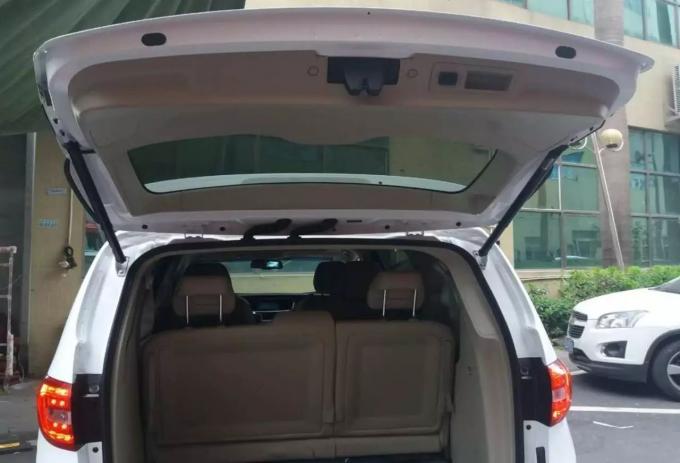

21. Po instalacji
