Instalacja Volvo XC60 z dolnymi elektrycznymi drzwiami ssącymi

Zwróć uwagę

• Wszystkie zdjęcia w tej instrukcji są tylko w celach informacyjnych. Zdjęcia i obiekty mogą być nieco inne, ale metoda instalacji jest taka sama.
• Aby ułatwić instalację, przeczytaj uważnie instrukcję przed instalacją. Zachowaj ostrożność, aby chronić powierzchnię samochodu podczas instalacji, Unikaj zdrapywania.
• Należy regularnie sprawdzać, czy wszystkie elementy związane z pojazdem są luźne. Aby zapewnić bezpieczne użytkowanie.

Kroki instalacji

Sprawdź listę akcesoriów i kartę akcesoriów, aby zobaczyć, czy akcesoria są kompletne, Po zakończeniu instalacji tylnych drzwi samochodu, naciśnij długo drzwi tylne, aby zainstalować przycisk przełącznika, W ciągu 3-5 sekund "beep" ma długi dźwięk. Poluzuj uchwyt i wciśnij drzwi końcowe. Występuje dwa "sygnał dźwiękowy", tzn. Brama tylna jest zakończona.

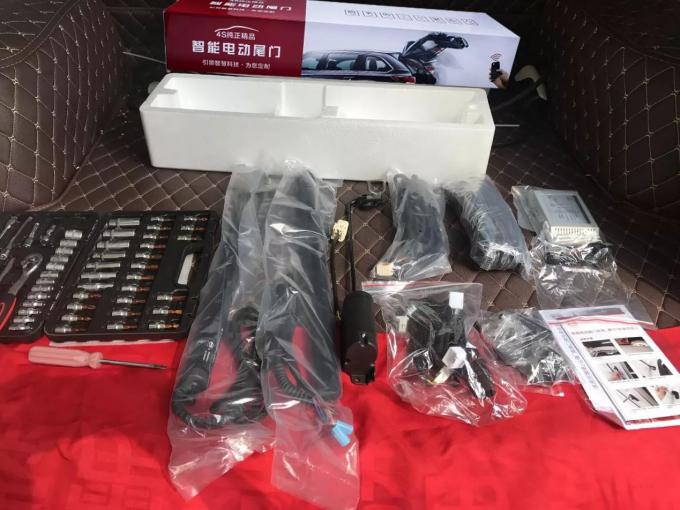

Środki bezpieczeństwa i narzędzia do przygotowania części przed instalacją (sprawdź kompletność akcesoriów). Przed załadowaniem samochodu na tylne drzwi samochodu kładzie się warstwę materiału. Zapobiegaj zeskrobywaniu ciała, wyjmij produkt i zainstaluj narzędzie.

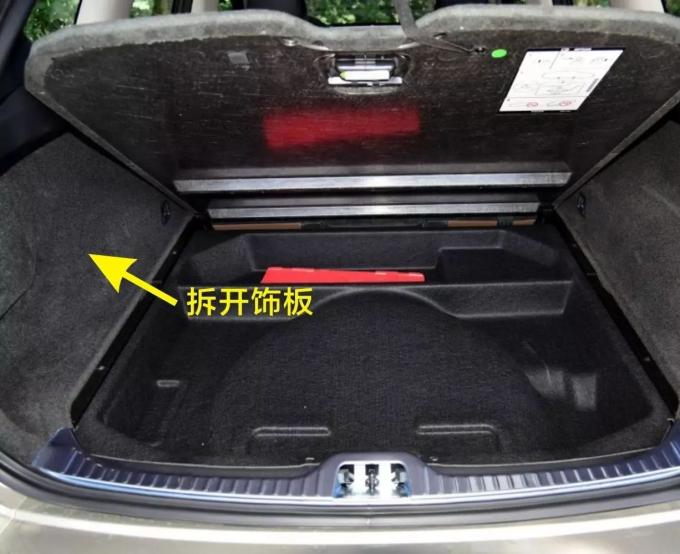

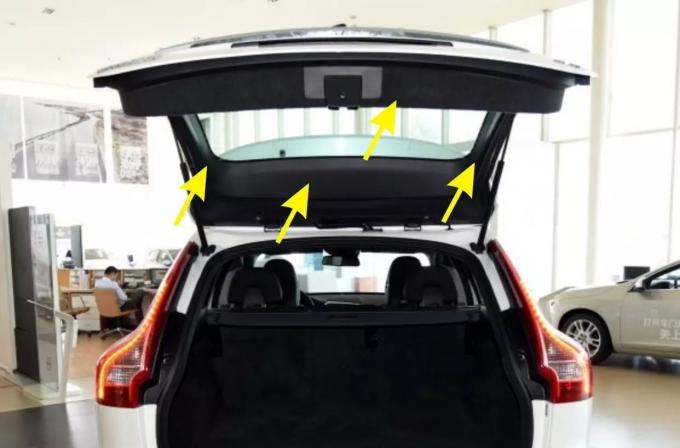

1. Demontaż panelu wykończeniowego.

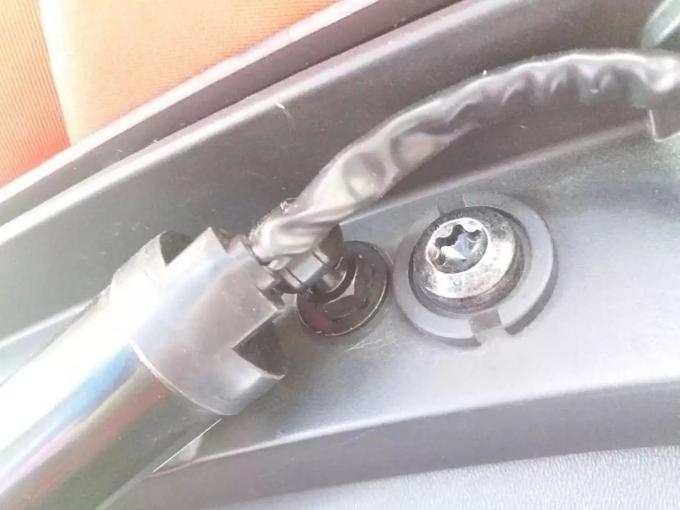

2.Usuń głowicę kulową i biegun samochodu , Zainstaluj głowicę kulową naszej firmy , Dodaj uszczelkę do główki kuli.

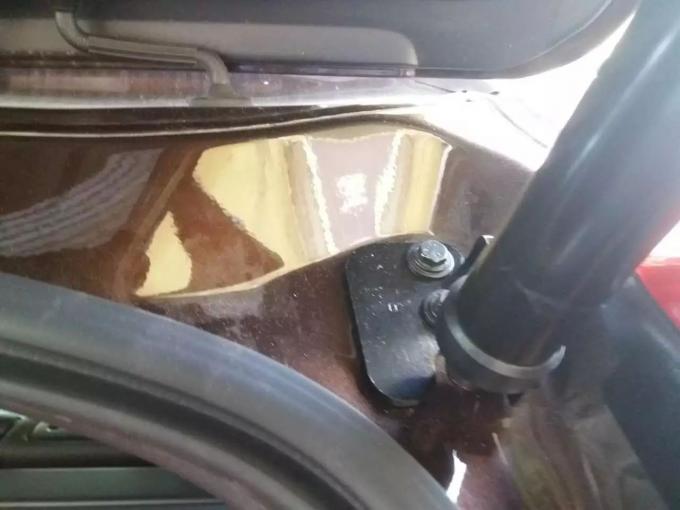

3. Usuń lewy dolny wspornik oryginalnego samochodu , Zainstaluj lewy dolny wspornik i biegun naszej firmy.

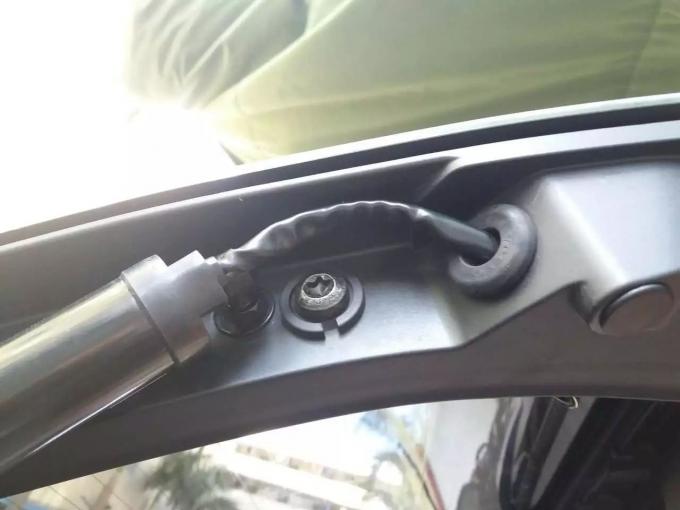

4. Usuń głowicę kulową , Zainstaluj głowicę kulową naszej firmy, Dodaj uszczelkę pod piłką.

5. Usuń prawy dolny wspornik oryginalnego samochodu , Zainstaluj prawy dolny wspornik i biegun naszej firmy.

6. Linia Holzer przechodzi przez zarezerwowany otwór, zaślepkę na karcie (tak samo jak lewy i prawy).

7. Wyjmij poduszkę z samochodu.

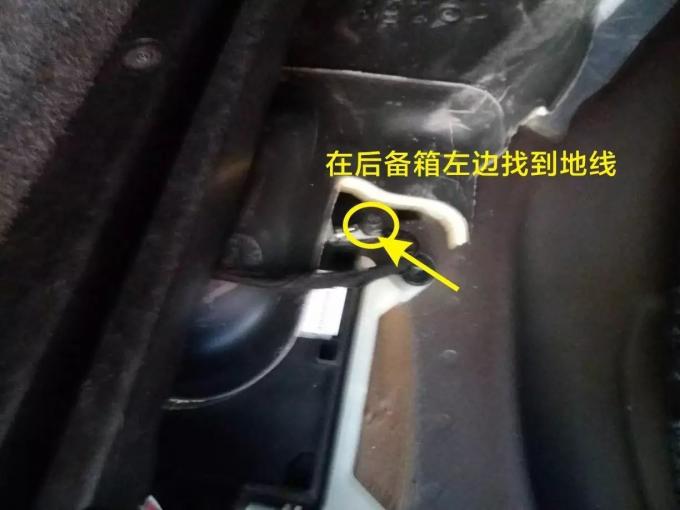

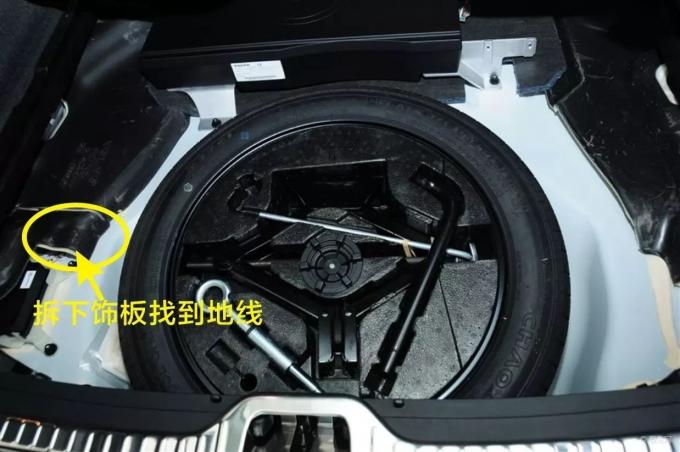

8. Usuń lewy panel wykończeniowy, znajdź linię masy.

9. Podłączanie przewodu uziemiającego.

10. Usuń lewą tapicerkę i znajdź moc.

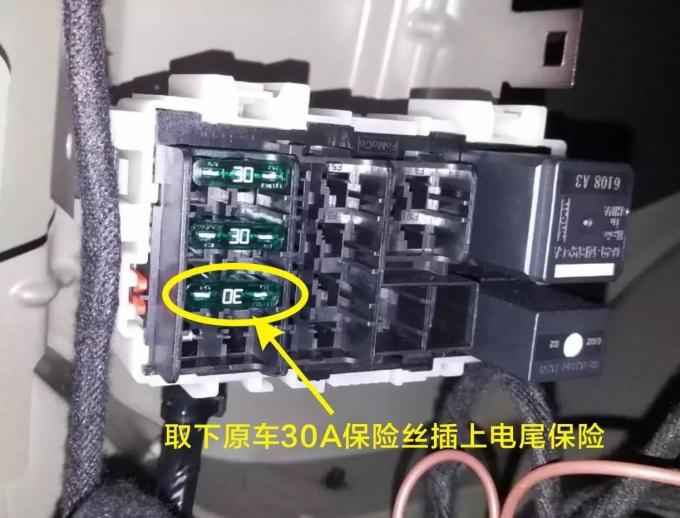

11. Wyjmij oryginalny bezpiecznik 30A pojazdu i podłącz jego wtyczkę.

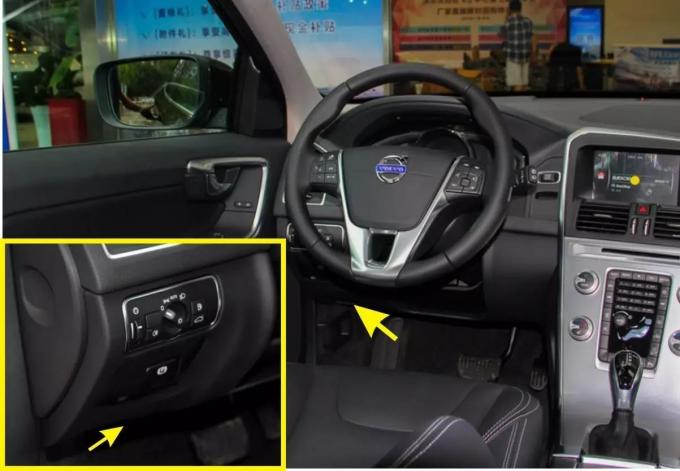

12. Zdemontuj tapicerkę pod głównym napędem.

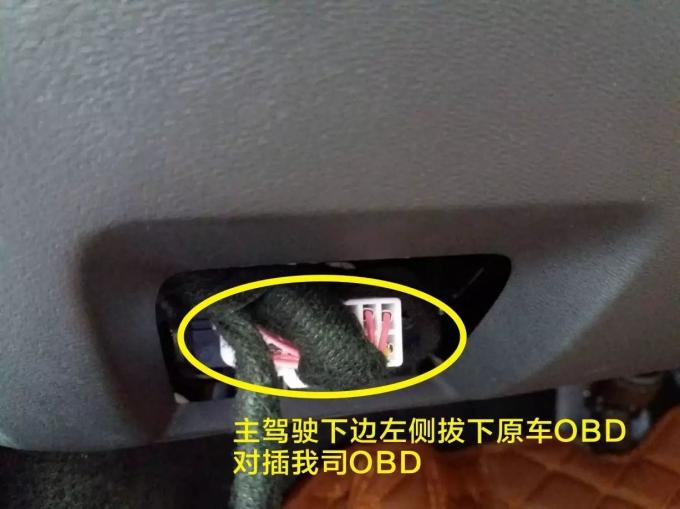

13. Oryginalna para OBD łączy się z naszym gniazdem OBD.

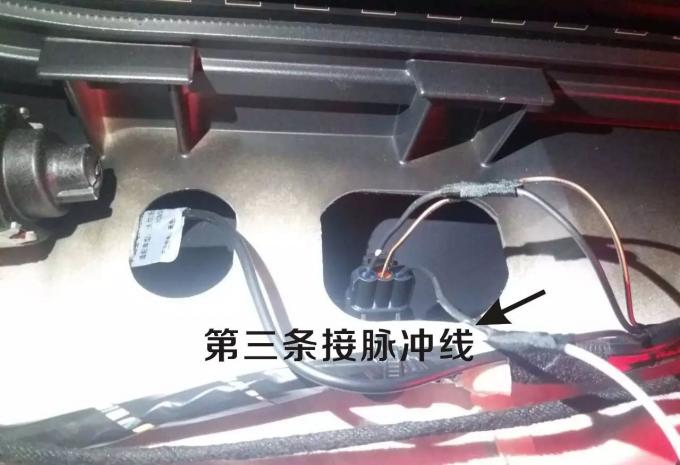

14. Po otwarciu oryginalnego samochodu, trzecie siedzenie w klapie tylnej klapy łączy się z linią pulsu OBD. (Siedzisko znajduje się w pokrywie tylnych drzwi).

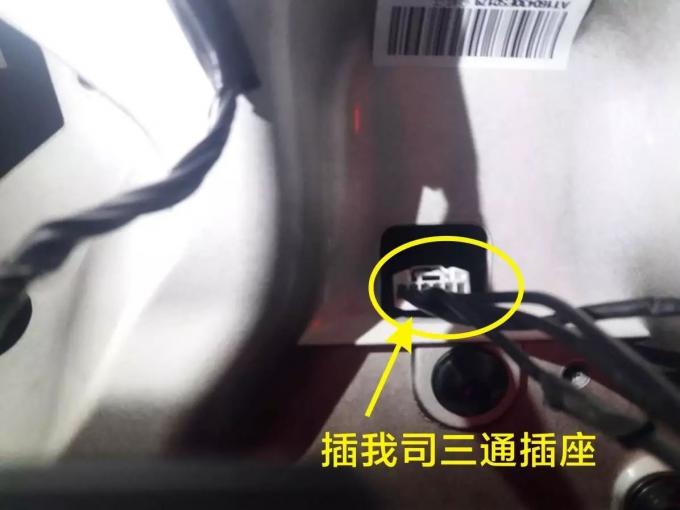

15. Wyciągnij siedzisko z pozycji blokady drzwi, aby podłączyć trójnikowe gniazdo przejściowe.

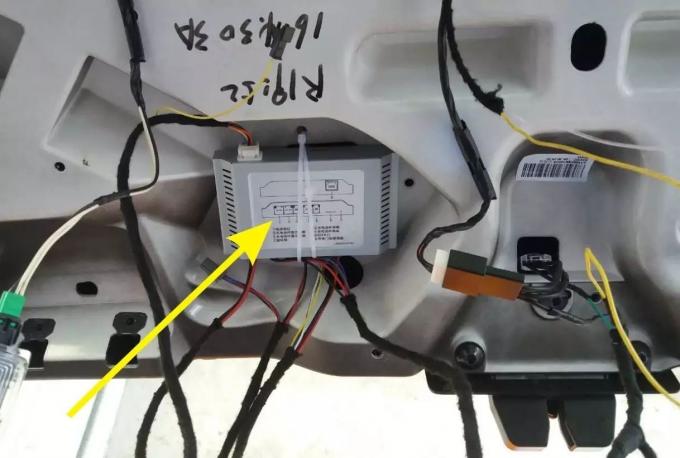

16. Montaż naszej skrzynki sterowniczej , linii Holzer, elektrycznej linii ssawnej, linii energetycznej - Wtykowej skrzynki sterowniczej, Sprawdź, czy siedzenie jest na swoim miejscu.

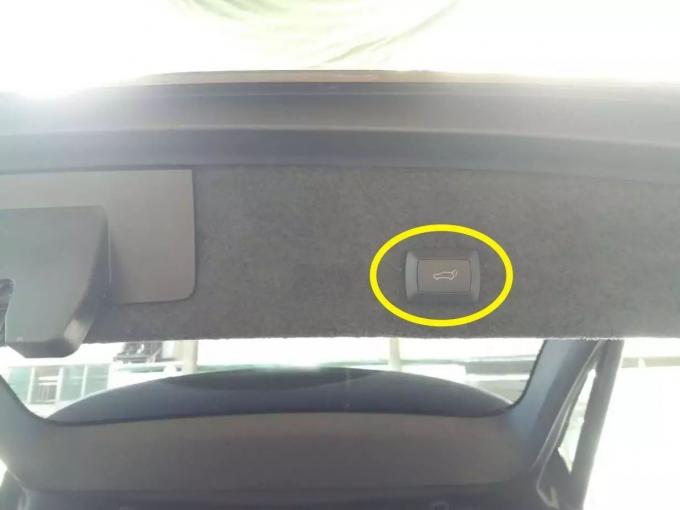

17. Mocowanie przełącznika tylnej klapy na płytce przy panelu.
